POSINE系列有源滤波器
POSINE有源滤波器滤波工作原理
POSINE有源滤波器拥有独立的自主知识产权，性价比优于同类进口产品，有源滤波器采用主电路为IGBT功率变换器，采用基于瞬时无功功率理论的检测技术，自动跟踪电网谐波变化，具有高度可控性和快速响应性。克服了传统无源滤波器的滤波效果差、容易发生谐振、只能滤除固定次谐波等缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。

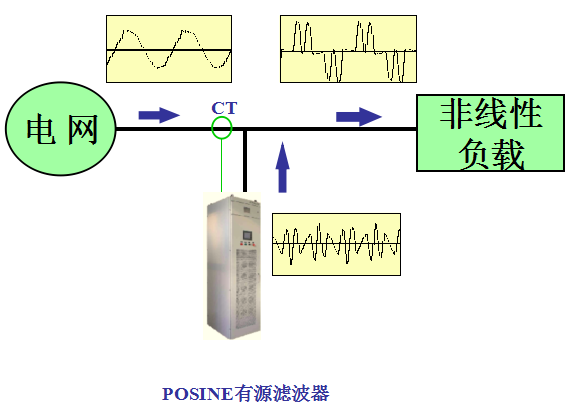

POSINE有源滤波器通过外部互感器CT实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。
POSINE有源滤波器无功补偿原理
POSINE有源滤波器可以通过参数设置，在滤除谐波的同时进行动态无功补偿，有源滤波器根据检测系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿，无功补偿的目标值可以通过POSINE操作面板设定。POSINE的无功补偿电流是根据系统无功量需求动态变化的，不会出现过补偿，柔性的无功补偿不会产生涌流冲击。
POSINE内部控制原理
POSINE有源滤波器通过外部CT实时采集电流信号送至信号调理电路，然后再送给FPGA控制器，控制器将基波成分分离，并提取出所有的谐波，控制器会将采集到的谐波成分和POSINEE有源滤波器已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT交换器产生与负载谐波电流相位相反的谐波电流注入到电网中，实现滤除谐波的功能。
型号说明
POSINE系列有源滤波器综合特性
POSINE系列4O0V有源滤波器规格参数
POSINE系列690V有源滤波器规格参数
